测辐射热计系统，bolometer太赫兹探测器
产品简介
太洛光电推出的IRlabs的测辐射热计系统具有超低噪声特性，性价比高，且覆盖宽光谱范围。每一套测辐射热计系统均具备独特优势，能完美满足您在光谱波段、频率响应、噪声水平、预算范围以及低温或无低温制冷需求等方面的要求。同时IRlabs拥有数十年的定制化配置经验，可根据您的具体应用需求进行优化，包括延长保温时间、增加工作高度、配备双探测器、灵活调整滤光片位置、提供多种耦合选项等。
测辐射热计系统参数表
测辐射热计类型 | 光谱响应范围（μm） | 工作温度（K） | 电灵敏度（V/W） | 噪声等效功率（W/Hz ^(1/2)） | 噪声电压（nV / Hz^(1/2)） | 频率响应（最佳斩波频率） | 液体制冷 | 无液体制冷 |
通用型 4.2K 测辐射热计系统 | 15-2000 | 最低可达 4.2 | ≈2.4×10⁵ | ≈2.5×10⁻¹³ | 80 Hz时≤80 | ＜500 赫兹 | 支持 | 支持 |
高分辨率 4.2K 测辐射热计系统 | 15-500 | 最低可达 4.2 | ≈6.1×10⁵ | ≈6.5×10⁻¹⁴ | 80 Hz时≤40 | ＜200 赫兹 | 支持 | 支持 |
标准型 1.6K 测辐射热计系统 | 15-2000 | 1.6 | ≈7.5×10⁵ | ≈4.6×10⁻¹⁴ | 80 Hz时≤40 | ＞1 千赫兹 | 支持 | 支持 |
远红外 1.6K 测辐射热计系统 | 300-5000 | 1.6 | ≈1.0×10⁷ | ≈3.6×10⁻¹⁵ | 80 Hz时≤50 | ＜300 赫兹 | 支持 | 支持 |
锑化铟热电子测辐射热计 | 0.3 毫米 - 5 毫米 | 4.2 | ＞4.0×10³ | ＜8×10⁻¹³ | 200 Hz时＜4.0 | ＜600 千赫兹 | 支持 | 支持 |
测辐射热计系统详情
>通用型 4.2K 测辐射热计系统（多功能 4.2K 测辐射热计）
这款是最受欢迎的多功能测辐射热计系统，适用于广泛的应用场景。系统采用 2.5 毫米金刚石吸收体与 4.2K 测辐射热计探测元件键合设计，在 15 至 2000 微米（20 太赫兹至 150 GHz）光谱范围及 200 至 400 赫兹调制频率下运行效果最佳，提供液体制冷和无液体制冷两种选项。
>高分辨率 4.2K 测辐射热计系统（低导热性、高分辨率的 4.2K 测辐射热计）
该系统配备低导热性探测器，光谱分辨率更高。系统响应速度较慢，调制频率建议保持在 200 赫兹以下，灵敏度优于通用型 4.2K 系统，噪声等效功率（NEP）低一个数量级，提供液体制冷和无液体制冷两种选项。
>标准型 1.6K 测辐射热计系统（1.6K 工作温度，更高灵敏度与快速响应）
光谱响应范围与通用型 4.2K 系统一致（15 至 2000 微米），通过降低探测器温度实现了更低的噪声等效功率（NEP）、更高的灵敏度和更快的响应速度，支持高于 1 千赫兹的调制频率。
>远红外测辐射热计系统（1.6K 工作温度，探测红外光谱长波段低能量信号）
专为探测红外光谱长波段的低能量信号设计，在 300 微米至 5 毫米光谱范围表现最佳。探测器导热性极低，有助于延长积分时间以捕捉微弱信号，建议调制频率低于 300 赫兹。
>锑化铟热电子测辐射热计系统（高速高灵敏度 4.2K 测辐射热计）
在液氦温度下，自由载流子电子吸收辐射后，其平均温度（To）会高于晶格温度。电子迁移率与 To^(3/2) 成正比，因此温度升高可通过电导率变化被感知。自由电子的低热质量与约 10⁻⁷秒的短能量弛豫时间相结合，使其成为一款高速高灵敏度的亚毫米波探测器。该探测器采用特殊形状的高纯度 N 型锑化铟（InSb）晶体，可直接与超低噪声前置放大器耦合，提供液体制冷和无液体制冷两种选项。
Q&A
什么是测辐射热计？
测辐射热计通过测量入射红外辐射的变化来工作，这种辐射变化通常与温度变化相对应。这一特性使测辐射热计能够产生激发与弛豫效应，从而通过测量电阻变化来反映入射辐射的能量大小。测辐射热计对温度变化的响应速度取决于多个因素，可在订购系统时根据需求进行调整。
什么是测辐射热计技术？
测辐射热计技术是通过测量敏感元件（通常为测辐射热计）的温度变化来探测辐射的技术。由于温度波动可能导致物体发射的辐射量发生变化，且这种变化可能与目标信号无直接关联，因此需要对入射辐射进行调制，以分离出待测量的信号。这种调制使敏感元件在激发与弛豫状态之间循环，其电阻变化可被记录为入射能量的测量值。探测器对温度变化的响应速度取决于多个设计因素，可在系统规格确定时进行调整。
测辐射热计的应用领域包括天文观测、等离子体诊断、材料研究和红外光谱分析等。我们的测辐射热计系统为实验室中的精密测量提供支持，尤其适用于传统探测方法难以胜任的场景。
制冷方式

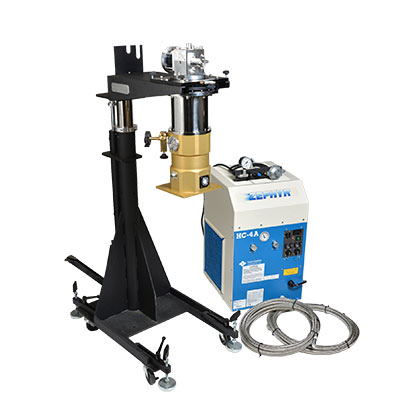

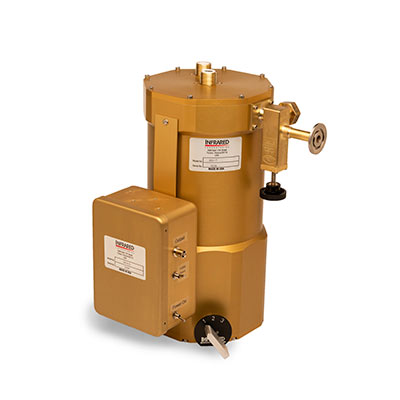

测辐射热计通过灌注式液体制冷杜瓦瓶或无液体制冷机械制冷系统冷却至低温。液体制冷器结构紧凑、无运动部件、使用便捷且初始成本较低，适用于简单可靠的运行场景；制冷系统体积更大、结构更复杂且初始成本较高，但无需承担制冷剂补充费用。无液体制冷方式性价比高，支持连续无人值守低温运行，是推荐选择。
