太赫兹相机镜头,THz镜头,高阻硅镜头
产品简介
物镜是高质量成像系统中必备的光学元件。对于THz成像系统，主要针对非制冷焦平面阵列微辐射仪（矩阵对角线10.4mm，横纵比4:3），我们推出两款高阻硅THz相机物镜镜头。另外我们也根据客户需求，接受定制化产品。

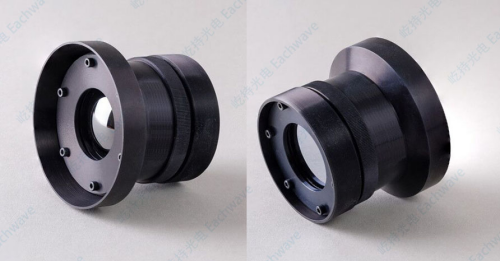

标准高阻硅镜头规格
规格 | 类型 | 规格 | |
44/0.95 | 44/0.7 | ||
焦距，mm | 44 | 44 | 焦距，mm |
操作波长范围，um | 50-8000(6THz-37GHz) | 50-8000(6THz-37GHz) | 操作波长范围，um |
f 数 | 0.95 | 0.7 | f 数 |
物距，cm | ≥90 | ≥60 | 物距，cm |
尺寸（孔径/直径×长度），mm | Ø57/Ø92 х 72 | Ø71/Ø112 х 78 | 尺寸（孔径/直径×长度），mm |
实验测试
用焦平面阵列bolometer相机（320×240像素，像素尺寸23.5um），测试THz相机镜头。波长150-300um。如下图：
实验光路图
780nm，25fs脉冲宽度的飞秒激光激发0.5mm厚的ZnTe晶体，产生带宽0.1-2THz的THz光束。泵浦光束半高全宽为6mm，THz辐射光束直径减小为泵浦光的1/√2，即4.2mm。太赫兹镜头放置和ZnTe晶体共线，具体晶体“L”。THz相机则放置在镜头后面“f”处。相机的探测面具体相机入口12.9mm，探针阵列最灵敏的波长范围为30-300um。

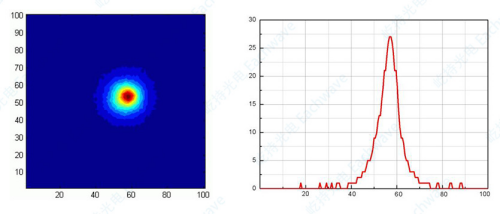

下图展示了THz光束压缩后的形貌，L=200mm，f=15mm，f数K=0.95，收缩宽度260um
THz光束分析（经过镜头压缩后）

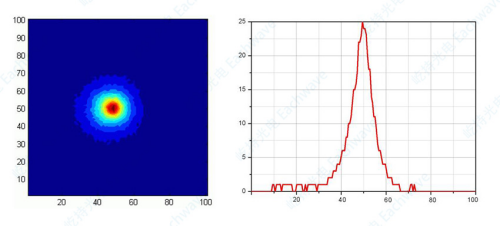

下图展示了THz光束被镜头压缩后的形貌，L=200mm，f=12mm，f数K=0.7，收缩宽度310um
THz光束分析（经过镜头压缩后）
