太赫兹源测试系统(高频可达975GHz-1005GHz）
太赫兹源测试系统产品简介
太赫兹辐射源作为太赫兹技术应用的核心器件，其基频、倍频输出性能（频率、功率）直接决定下游场景（如安检成像、通信、无损检测）的应用效果。本方案针对 “330GHz 基频 + 660GHz 二倍频 + 990GHz 三倍频” 辐射源测试需求，整合太赫兹相机、检波器、探测器、功率计等核心设备，构建一套覆盖多频段、多参数的综合测试系统，实现对辐射源关键性能的精准测量与验证。
太赫兹源测试系统产品特点
Ø 实现多次倍频，高频可以达到1THz
Ø 高稳定性
Ø 24小时不间断运行
Ø 倍频模块可拆卸，操作友好
Ø 配备太赫兹相机，太赫兹检波器，太赫兹探测器，太赫兹功率计等多种测量手段

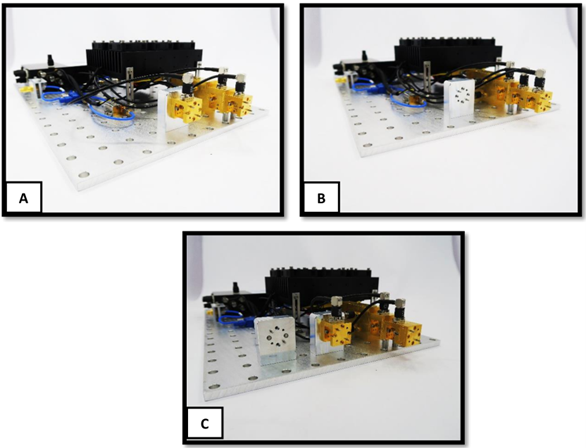

配置 | 倍频输出 | 输出频率（可调谐） | 输出功率 | 倍频因子 | 法兰输出接口 | 天线输出 |

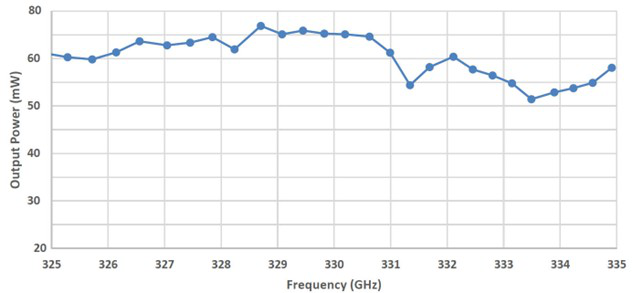

A | 315X2 | 325-335 GHz | 60mW典型值* | 24 | WR2.8, UG-385/U | WR2.8 |

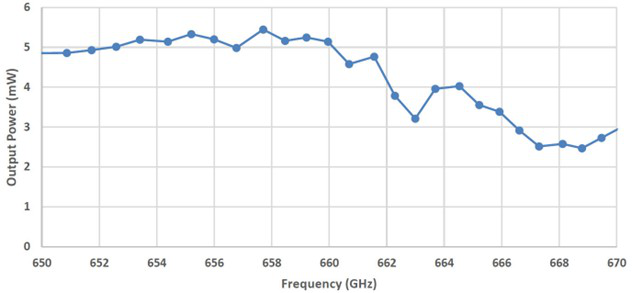

B | 650X2 | 650-670 GHz | 3-4mW典型值* | 48 | WR1.5, UG-387/UM | WR1.5 |

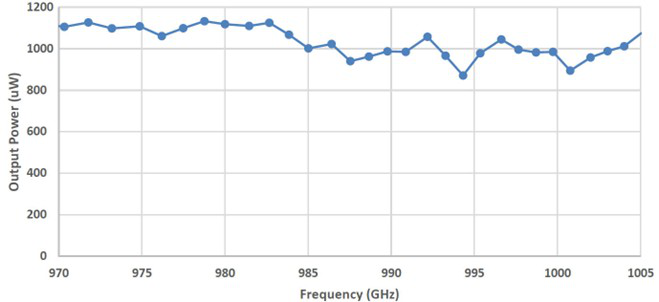

C | WR1.0X3 | 975-1005 GHz | 1mW 峰值 | 72 | WR1.0, UG-387/UM | WR1.0 |

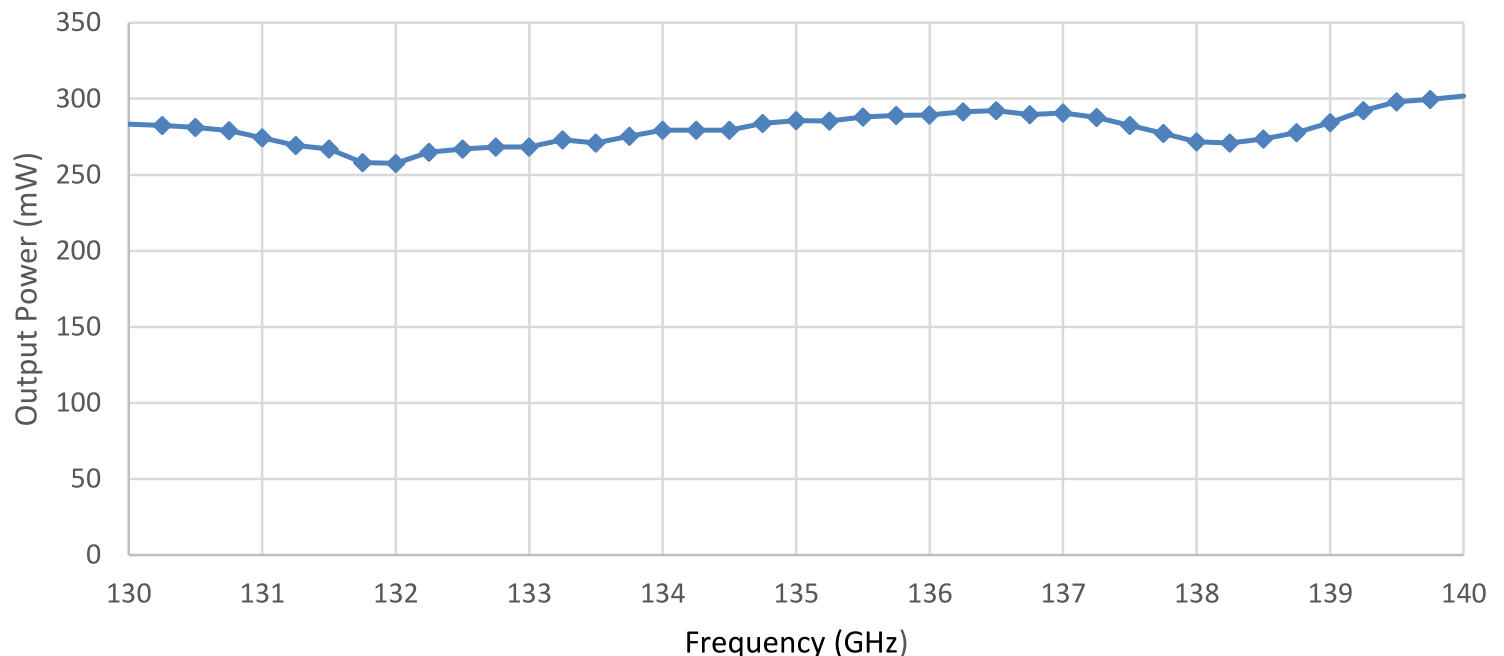

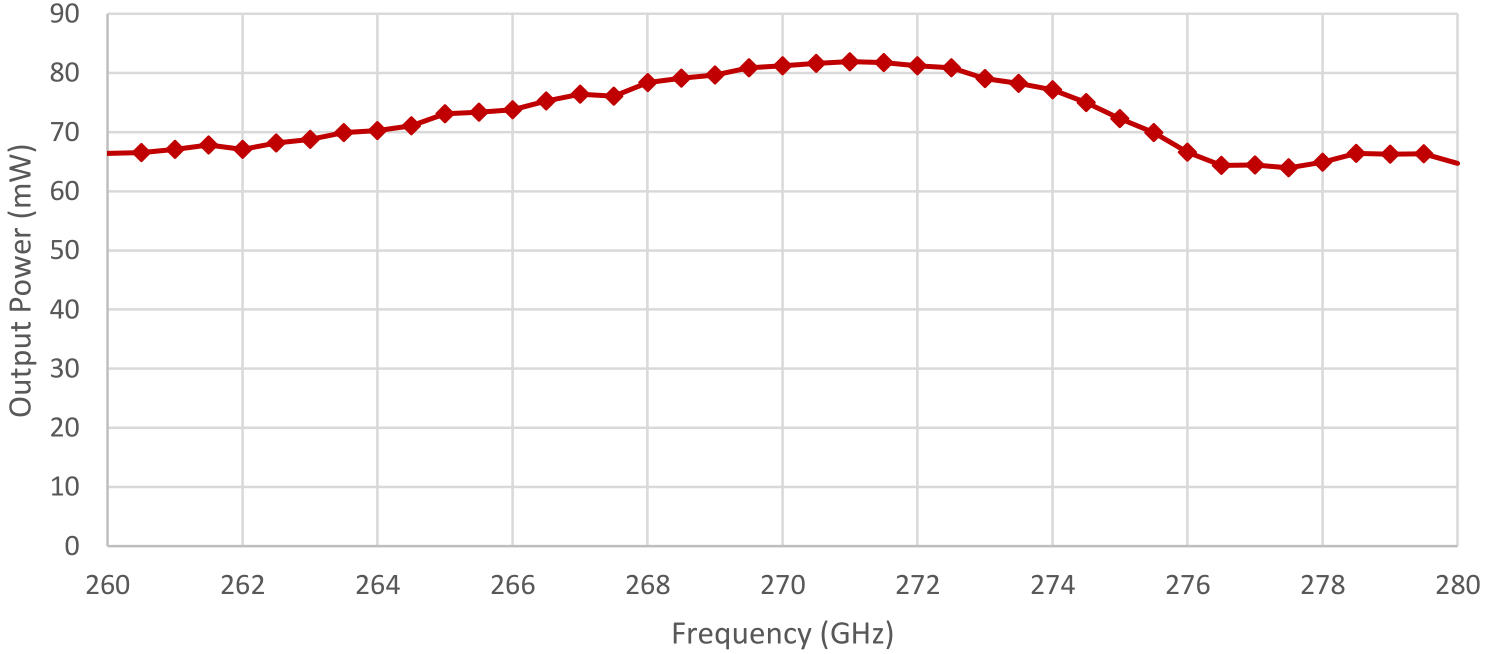

太赫兹源成像系统，130GHz-140GHz，260GHz-280GHz,520GHz-580GHz太赫兹辐射源搭配rigi s2x太赫兹相机

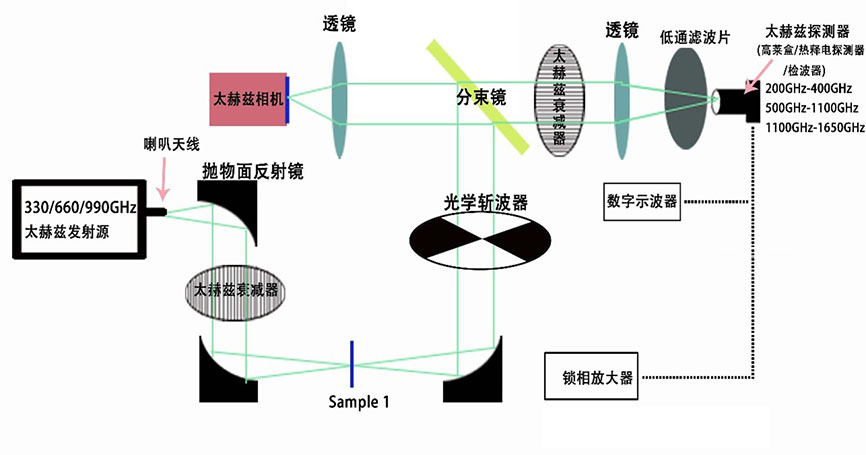

太赫兹源测试系统满足满足 330GHz 基频源（±5GHz 可调谐）、660GHz 二倍频、990GHz 三倍频的频率与功率测试，确保各频段峰值功率达标（基频≥60mW、二倍频≥3mW、三倍频≥1mW）；搭配太赫兹相机，高莱盒探测器，以及太赫兹检波器，全方位测试模块，组成一套功能强大的太赫兹测试系统
