太赫兹近场探针
产品简介

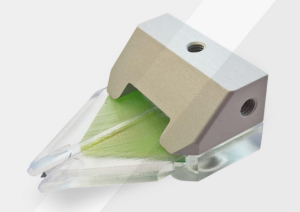

Protemics 公司提供的受专利保护的 TeraSpike 太赫兹微探针系列，能够以微米级分辨率实现太赫兹（THz）光的近表面探测。
该系列太赫兹近场探针可覆盖多种应用场景，包括无接触式薄层电阻测量、用于芯片封装故障隔离的时域反射测量，以及在平面太赫兹器件、超材料或波导中的太赫兹近场成像。得益于 TeraSpike 太赫兹探针较低的光功率要求（典型值为平均功率 < 4 毫瓦），它们可与大多数脉冲激光源兼容（建议脉冲宽度 < 150 飞秒）。太赫兹探针在太赫兹电场近表面探测中，能实现卓越的信号质量和极低的侵入性。其可与 800 纳米 / 1550 纳米泵浦 / 探测系统无缝集成，为高分辨率太赫兹成像提供了一条经济高效的途径。

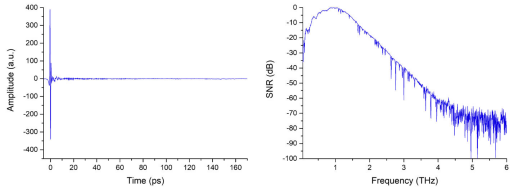

左侧为在我们的太赫兹近场成像系统 TeraCube M2 中，通过 TeraSpike TD-800-X-HR-WT 测得的太赫兹（THz）脉冲瞬态信号。
右侧为对时域数据进行快速傅里叶变换后生成的信噪比功率谱。此次测量未采用氮气对系统进行吹扫。
产品特点
— 精细的太赫兹近场探针
— 专利设计
— 空间分辨率可达3um
— 探测频率范围：0-4THz
— 适用于所有基于激光的THz系统
— 安装可兼容标准的光机械组建
— 集成过载保护电路
太赫兹近场探针型号规格表 | ||
1 | TD-800-X | 横向场太赫兹近场探针 |
2 | TD-800-Z | 纵向场太赫兹近场探针 |
3 | TD-800-TR.5 | 反射式太赫兹近场探针 |
4 | TD-1550-Y-BF | |
5 | -XR选项 | 提高机械稳健性，但降低空间分辨率和灵敏度 |
6 | -WT选项 | ”wavetrap”，有效减慢并吸收探针内部THz信号传输 |
7 | TeraSpike Defender | 可选外壳，保护探头敏感尖端免受意外机械冲击 |
8 | TeraSpike Starter-kit | 入门工具包： ü X或Z系列TeraSpike探针。 ü TeraSpike模型 ü TS电缆连接（SMP到SMA） ü SMA到BNC适配器 ü 底座 |
一、X系列太赫兹探针-横向电场测量TeraSpike TD-800-X
| TeraSpike TD-800-X- | HR | HRS |
| 最大空间分辨率 | 3um | 20um |
| PC gap size | 1.5um | 2um |
| 暗电流 @1V 偏置电压 | <0.5nA | <0.5nA |
| 光电流 | >1uA | >0.6uA |
| 激发波长 | 700..860mW | |
| 平均激发功率 | 0.1-4mW | |
| 接头类型 | SMP | |

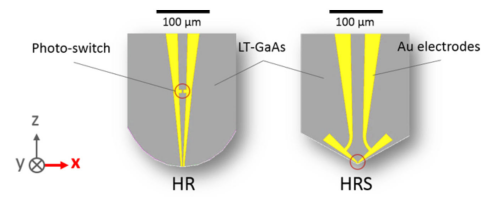

X 系列微探针对太赫兹（THz）电场分量敏感，该分量的取向与探针尖端轴线呈横向 —— 探针尖端轴线方向如上方示意图中 X 轴所示。
HR 选项不含共振天线元件，可提供略高的带宽。
HRS 选项则包含天线元件，能在 1 太赫兹左右的频段提升探测灵敏度。
二、Z系列太赫兹探针-纵向电场测量TeraSpike TD-800-Z
| TeraSpike TD-800- | A-500G | N |
| 最大空间分辨率 | 8 um | 8 um |
| PC gap size | 5 um | 2 um |
| 暗电流 @1V 偏置电压 | <0.4 nA | <0.4 nA |
| 光电流 | >0.5 uA | >0.1 uA |
| 激发波长 | 700..860mW | |
| 平均激发功率 | 0.1-4mW | |
| 接头类型 | SMP | |
Z 系列微探针对太赫兹（THz）电场分量敏感，该分量的取向与探针尖端轴线呈纵向 —— 探针尖端轴线方向如上方示意图中 Z 轴所示。
N 选项不含共振天线元件，可提供略高的带宽。
A-500G 选项则包含天线元件，能在 0.5 太赫兹左右的频段提升探测灵敏度。

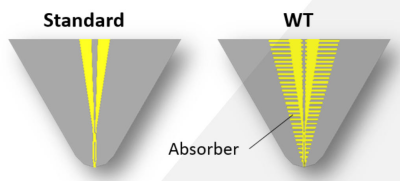

消除二次回波选项 -WT

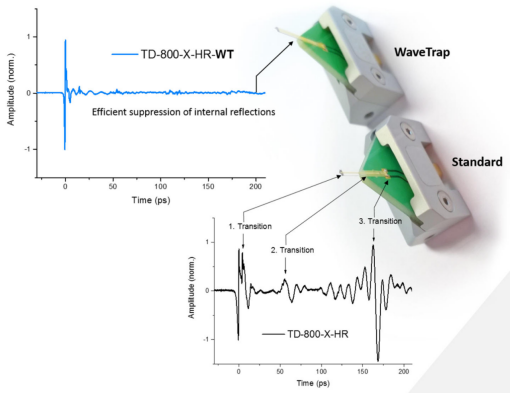

Protemics 公司已研发出一种名为 “波陷波器（wavetrap）” 的新型待批专利设计 *，该设计能有效减缓并吸收此类探针内部的太赫兹信号回波。
保护罩选项-D
初次搭建近场系统的客户建议采购：太赫兹近场探针套件TeraSpike Starter-kit
TeraSpike Defender 是一款可选外壳，用于保护探针的敏感尖端免受意外机械撞击。探针尖端的伸出量可手动在 - 1 毫米至 + 1 毫米范围内调节。在伸出量为负值的范围内，TeraSpike Defender 外壳能防止探针尖端与平面直接接触。由于外壳设有垂直开口，保护结构不会影响探针尖端区域的光激发操作及视觉观测。TeraSpike Defender 可适配所有新旧款 TeraSpike 探针。
该太赫兹近场探针套件是入门的理想解决方案，包含以下组件：
1. X 系列或 Z 系列 TeraSpike 太赫兹微探针
2. TeraSpike 仿真件（模拟装置）
3. TS 电缆连接线（SMP 转 SMA 接口）
4. SMA 转 BNC 适配器
5. 安装座与支柱
通过这套组件，已安装的 TeraSpike 太赫兹微探针可根据应用需求自由选择取向。建议在所有机械安装和组装操作中使用入门套件所含的 TeraSpike 仿真件（模拟装置），这样能轻松规避此类操作过程中发生不可控机械撞击的风险。每支微探针均配备坚固的运输存储箱。
