连续波太赫兹天线，太赫兹混频天线
产品简介
连续波（cw）太赫兹辐射的光电导产生过程，会将两束激光的拍频转换为太赫兹信号。连续波太赫兹系统的频率分辨率仅受限于激光的线宽。连续波太赫兹辐射的优选应用包括高分辨率光谱学、成像技术，以及对特定谱线的精准监测。HHI 的太赫兹模块采用成熟的电信技术，因此能让太赫兹技术在工业应用及工业环境中发挥效用。
产品特点
——> 基于砷化镓（GaAs）和铟镓砷（InGaAs）的发射 / 接收模块
——> 带单模 / 保偏（SM/PM）光纤尾纤的全封装模块
——> 输出功率高达 100 微瓦（µW）
——> 新增：铑掺杂铟镓砷（Rh:InGaAs）接收器，搭配 TeraScan 1550 使用时信号提升超 10（dB）

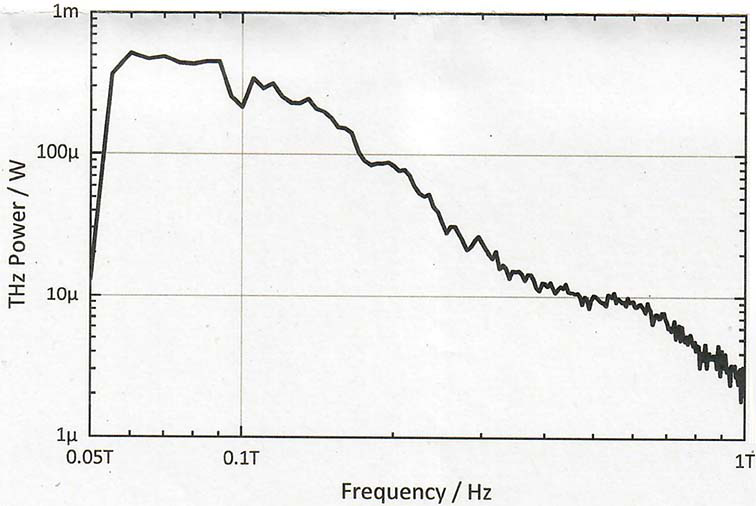

连续波太赫兹天线典型太赫兹频谱数据（测试报告）

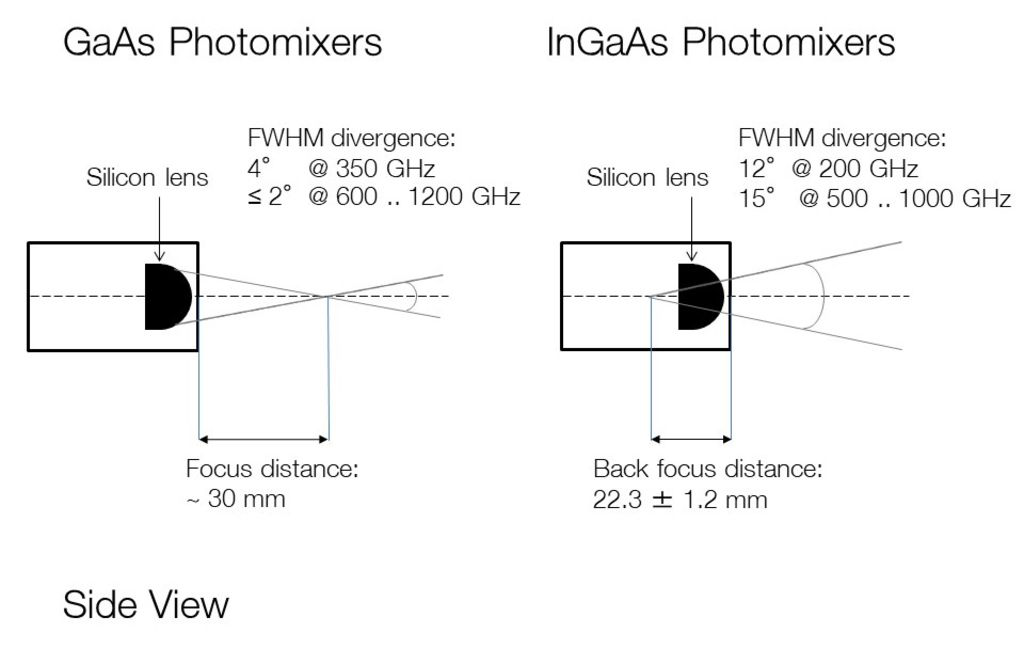

连续波太赫兹天线规格参数
品名 | 连续波太赫兹发射器 | 连续波太赫兹接收器 | 连续波太赫兹接收器 |
型号 | THZ-CW-TX (PCA-FD-1550-100-TX-1) | THZ-CW-RX (PCA-FD-1550-130-RX-1) | THZ-CW-RX (PCA-FD-1550-130-RX-3) |
天线材料 | InGaAs p-i-n photodiode | InGaAs photomixer | Rh:InGaAs photomixer |
激发波长 | 1.5um | 1.5um | 1.5um |
天线类型 | Bow-tie | Bow-tie | Bow-tie |
输出/接受太赫兹偏振态 | 线偏振 | 线偏振 | 线偏振 |
输出太赫兹功率 | 100 µW @ 100 GHz, 10 µW @ 500 GHz | ||
发射/接受带宽 | ~3THz | ~3THz | ~3THz |

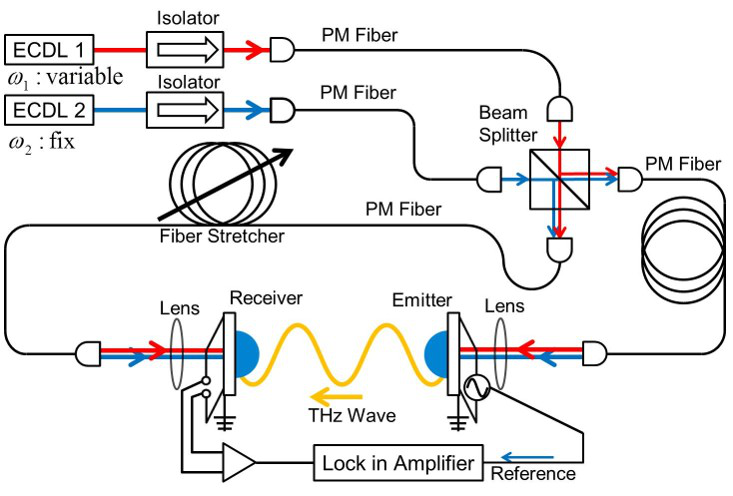

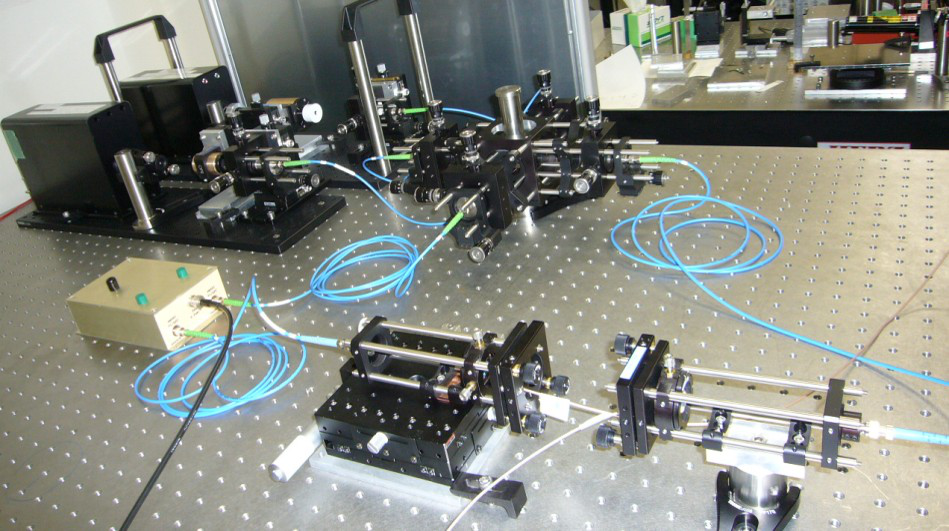

连续波太赫兹光谱仪原理与实物图

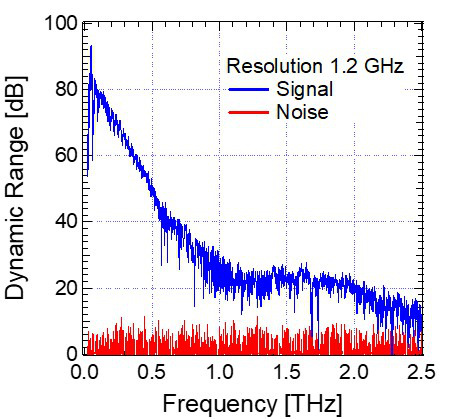

连续波太赫兹光谱仪频谱图
锁相频率：15 kHz；动态范围：65 dB@300GHz，20 dB@2.0THz
